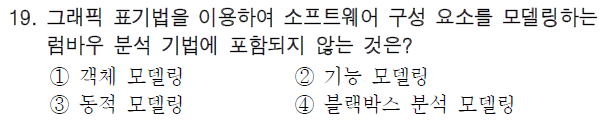

1. 소프트웨어 설계 - 럼바우 분석기법(객,동,기)

모든 소프트웨어 구성 요소를 그래픽 표기법을 이용해 모델링 하는 기법

객체 모델링 기법(OMT : Object - Modeling Technique)라고 한다.



분석 활동은 '객체 모델링 → 동적 모델링 → 기능 모델링' 순으로 이뤄짐



객체 모델링(Object Modeling)

- 정보 모델링이라고도 함.

- 시스템에서 요구되는 객체 찾아내 속성과 연산식별 및 객체들 간의 관계 규정하여 객체 다이어그램으로 표시하는 것

- 분석 활동의 세 가지 모델 중 가장 중요하며 선행되어야 할 모델링



동적 모델링(Dynamic Modeling)

- 상태 다이어그램(상태도)을 이용하여 시간의 흐름 따른 객체들 간의 제어 흐름, 상호 작용, 동작 순서 등의 동적인 행위를 표현하는 모델링



기능 모델링(Functional Modeling)

-자료 흐름도(DFD)를 이용해 다수의 프로세스들 간의 자료 흐름을 중심으로 처리 과정 표현한 모델링
