1. 소프트웨어 설계 - HIPO

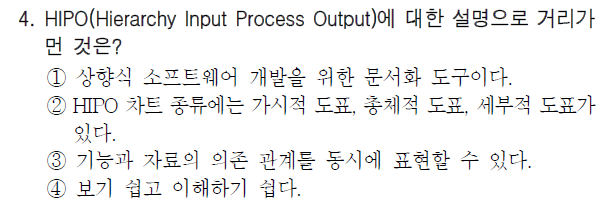

HIPO (Hierachy Input Process Output)

- 시스템 분석 및 설계나 문서화할 때 사용되는 기법. 시스템 실행 과정인 입력, 처리, 출력 기능 나타냄

- 기본 시스템 모델은 입력, 처리, 출력으로 구성되며, 하향식 소프트웨어 개발 위한 문서화 도구

- 체계적 문서 관리 가능

- 기호, 도표 등 사용하므로 보기 쉽고 이해하기 쉬움

- 변경, 유지보수 용이

- 시스템의 기능을 여러 개의 고유 모듈들로 분할하여 이들 간의 인터페이스를 계층 구조로 표현한 것을 HIPO chart라고 함



HIPO Chart 종류

- 가시적 도표(도식 목차) : 시스템의 전체적 기능과 흐름을 보여주는 계층(Tree) 구조도

- 총체적 도표(총괄도표, 개요도표) : 프로그램 구성하는 기술을 기술한 것. 입력, 처리, 출력 대한 전반적 정보 제공

- 세부적 도표(상세 도표) : 총체적 도표에 표시된 기능 구성하는 기본 요소들 상세히 기술
